Como ouvir o som de um leitor de discos, decodificador de sinais a cabo ou receptor de satélite, através dos alto-falantes do sistema de áudio.

Produtos e Categorias Aplicáveis para este artigo

Siga as etapas abaixo para conectar-se ao leitor de discos, decodificador de sinais de cabo, receptor de satélite ou outro dispositivo de origem semelhante para o receptor de áudio ou sistema de home theater (HT)

IMPORTANTE: Embora possa haver outros métodos, os métodos fornecidos abaixo são os cenários mais comuns. Para obter informações específicas do modelo sobre outras possíveis conexões e configurações do sistema, consulte as instruções de operação fornecidas com o produto.

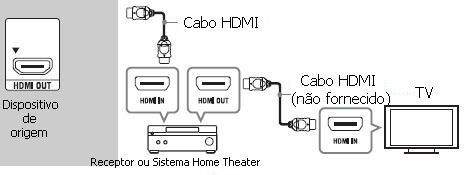

Cabo HDMI ®:


NOTA: Estas são algumas vantagens do uso de HDMI através de outras conexões:
      •     O cabo HDMI efetua transferências descompactadas de áudio e vídeo digital tornando a qualidade de imagem nítida e mais alta.
      •     Combina áudio multicanal e vídeo em um único cabo, eliminando o custo, complexidade e confusão de cabos utilizados atualmente em sistemas A/V.
      •     Suporta vários formatos de áudio, desde padrão estéreo até som surround multicanal.

1.     Conecte o Cabo HDMI em HDMI OUT do dispositivo de origem.
2.     Conecte a outra extremidade do Cabo HDMI no receptor ou sistema HT na entrada HDMI IN.
3.     Usando um segundo Cabo HDMI conecte-o em HDMI OUT no receptor ou sistema HT.
4.     Conecte a outra extremidade do Cabo HDMI na TV em uma entrada HDMI IN.
5.     Defina a TV e o sistema de áudio como HDMI.
6.     No menu Configurações do dispositivo de origem, defina a configuração de Saída de Áudio para HDMI.
7.     No menu Configurações do dispositivo de origem, certifique-se de que as configurações de HDMI corresponde com a capacidade do sistema de áudio.

NOTA: Consulte o manual do sistema de áudio e do dispositivo de origem para obter informações sobre os vários parâmetros de áudio e recursos específicos do modelo.

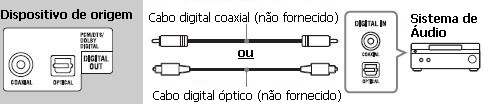

Cabo de áudio coaxial ou cabo de áudio óptico:


NOTA: A seguir estão algumas vantagens do uso de um cabo de áudio óptico ou cabo coaxial de áudio em outras conexões
•     Um cabo de áudio ótico usa pulso luz em vez de impulsos elétricos tornando-o menos provável de sofrer interferência.
•     Os cabos de áudio coaxiais e cabos de áudio ópticos suportam som surround de até 5.1 canais de som.
•     Os cabos de áudio coaxiais e os cabos de áudio ópticos transferem um sinal digital com maior largura de banda de frequência proporcionando uma transferência de sinal superior.

1.     Conecte o cabo de áudio coaxial ou o cabo de áudio óptico para a COAX OUT ou OPTICAL OUT no dispositivo de origem.
2.     Conecte a outra extremidade do cabo de áudio coaxial ou cabo de áudio óptico ao COAX IN ou OPTICAL IN no receptor ou sistema de Home Theater.
3.     Usando um dos cabos abaixo, conecte um cabo de vídeo entre o VIDEO OUT do dispositivo de origem ao VIDEO IN sobre o receptor de áudio ou o sistema de Home Theater.

NOTA: Se o sistema de Home Theater ou o receptor que está sendo usado não tiver uma conexão VIDEO OUT para enviar o sinal para a TV, você também poderá fazer a conexão de vídeo do dispositivo de origem diretamente à TV.

      o     Cabo HDMI


      o     Cabo de vídeo Componente


      o     Cabo S-video


      o     Cabo de vídeo composto



4.     Defina a TV e o sistema de áudio para o modo de entrada que está sendo usado pelas conexões acima.
5.     No menu Configurações do dispositivo de origem, definir as configurações de Dolby Digital e DTS para qualquer um do Óptico ou Coaxial.

Cabo de áudio/vídeo composto:



NOTA: Estas são algumas vantagens de usar um cabo de vídeo composto e áudio:
•     Este é o tipo mais comum de cabo para estabelecer uma conexão de áudio estéreo entre componentes.
•     Esse cabo é normalmente encontrado na caixa com componentes de áudio
•     Fornece uma conexão de áudio estéreo entre componentes.

1.     Conecte os cabos de vídeos e áudio composto no LINE OUT no dispositivo de origem.
2.     Conecte a outra extremidade do cabo de vídeo e áudio composto no LINE IN no sistema Home Theater ou receptor.
3.     Conecte um cabo de vídeo composto no VIDEO OUT do receptor ou sistema Home Theater e ao VIDEO IN na TV.
4.     Defina a TV e o sistema de áudio ao composto de entrada.
5.     No menu Configurações do dispositivo de origem, defina a configuração de Áudio ou Downmix como Estéreo.
